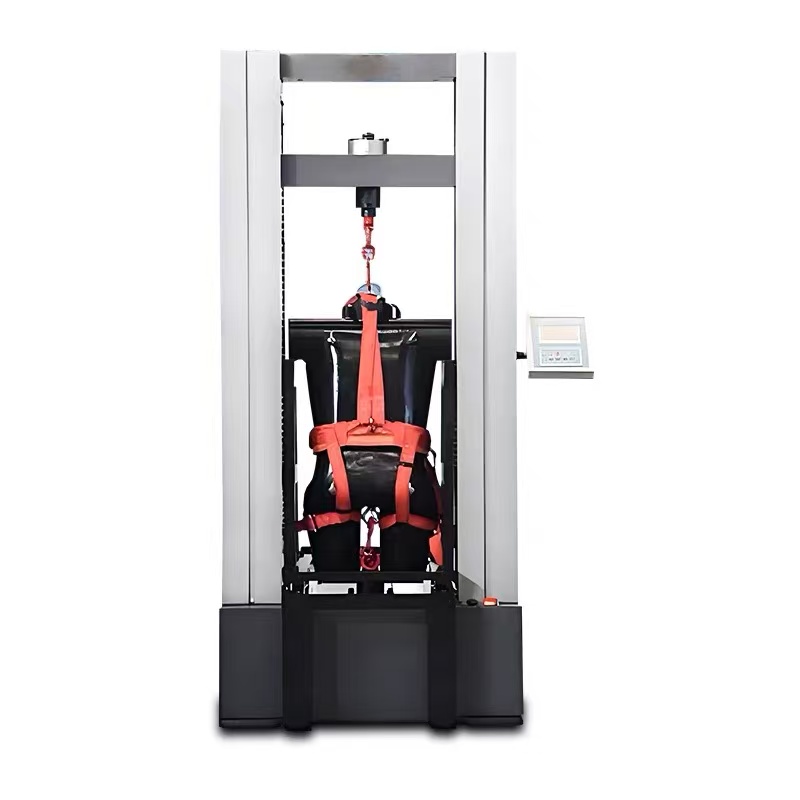

WDW-20型微机控制安全带安全性能测试仪

一．设备用途、使用范围

微机控制安全带安全性能测试仪主要用于安全带的安全性能测试。更换不同的夹具可同时完成安全绳、登杆脚扣、扣带强力等静态负荷测试。

也可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛用于航天航空、石油化工、机械制造、车辆制造、电线电缆、纺织纤维、塑料橡胶、陶瓷建材、食品、医药包装、金属材料、建筑工程等行业，以及高等院校、科研院所、技术监督、质检站所等部门；可根据GB、ISO、ASTM、JIS、DIN等标准进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，可检测出材料的屈服强度、抗拉（压、弯）强度、延伸率、定伸强度、非比例强度、弹性模量等参数。

二．机械结构

龙门落地式结构：

本试验机由立柱和精密滚珠丝杠固定上横梁和工作台面，采用交流伺服电机及驱动器运作，通过中横梁上下移动，完成试样的拉伸，压缩，弯曲，压剪等试验，设备具有结构合理、刚性大、加载平稳、稳定性能好等特点。

三、适用标准

GB/T 2611-2007 《试验机  通用技术要求》

  JB/T 7406.1-1994 《试验机术语  材料试验机》

  GB/T 16491-2008 《电子式万能试验机》

  GB/T 16825.1-2008 《静力单轴试验机的检验 第1部分：拉力和（或） 压力试验机测力系统的检验与校准》

  GB/T 22066-2008 《静力单轴试验机计算机数据采集系统的评定》

  JJG 139-1999 《拉力、压力和万能材料试验机》

  JB/T 6146-2007 《引伸计技术条件》

  JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》

  GB/T 228.1-2010 《金属材料 拉伸试验 第1部分：室温试验方法》

  GB/T 7314-2005 《金属材料 室温压缩试验方法》

  GB/T 232-2010 《金属材料 弯曲试验方法》

     其它非金属测试标准

GB/T6095-2021 《坠落防护安全带》

GB/T6096-2020 《坠落防护安全带系统性能测试方法》

DL/T1476-2015《电力安全工器具预防性试验规程》

四．技术指标

 1、测力传感器为轮幅式拉压传感器，精度0.05%FS，系统测力精度在2%～100%FS范围内相对精度高达±0.5%。

 2、电子引伸计，精度C级，在2％-100%FS范围内系统测量变形相对精度高达±0.5%。（选配件，客户可根据材料的延伸率选用）

 3、位移传感器采用2000道/圈光电编码器，并采用4倍化技术达到2400道/圈的分辨率（分辨率最高可达0.01mm）。

 4、变形测量采用北京钢院生产的电子引伸计，分辨率最高可达0.01mm。（选配）

 5、测控系统采用TTC试验机测控系统，主要指标：

（1）3个模拟输入通道，用于力值及电子引伸计测量，AD转换代码数为±120,000（用高分辨率AD转换器实现的无分档测量优于4档放大）。

（2）一个1：100调速比的数字输出通道，用控制伺服系统2～200mm/min范围内无级调速。

（3）三个光电编码输入通道用于测量大变形和位移测量，采用4倍化技术，提高测量分辨率。

 （4）一个手控操作盒，快速调节试验空间，缩短试验时长。

五．各项技术参数

1. 最大试验力：20KN

2. 准确度等级: 1级

3. 结构形式：铝合金外框

4. 试验力示值允许误差极限：示值的±0.5%以内

5. 负荷测量范围：满量程的2%～100%FS

6. 力分辨率：最大试验力的1/300000

7. 位移示值极限误差：示值的±1%以内

8. 位移最小分辨率：0.01mm

9. 横梁速度调节范围：0.05～300mm/min

10. 横梁速度相对误差：设定值的±1%以内

11. 有效试验宽度：600mm

12. 有效拉伸空间距离：＞2500mm

13. 主机外形尺寸：约1100×1260×3200mm

14. 主机重量：600kg

15. 供电电源：220V，50Hz，0.75KW

16. 软件及用户界面：WINDOWS操作环境下的软件和交互式人机对话操作界面

17. 试验过程及测量、显示、分析、控制等均由微机完成

18. 试样破坏后，移动横梁自动停止移动（或自动返回初始位置）

19. 具有程控和机械两级限位保护

20. 当负荷超过额定值3～5%时，自动停机
