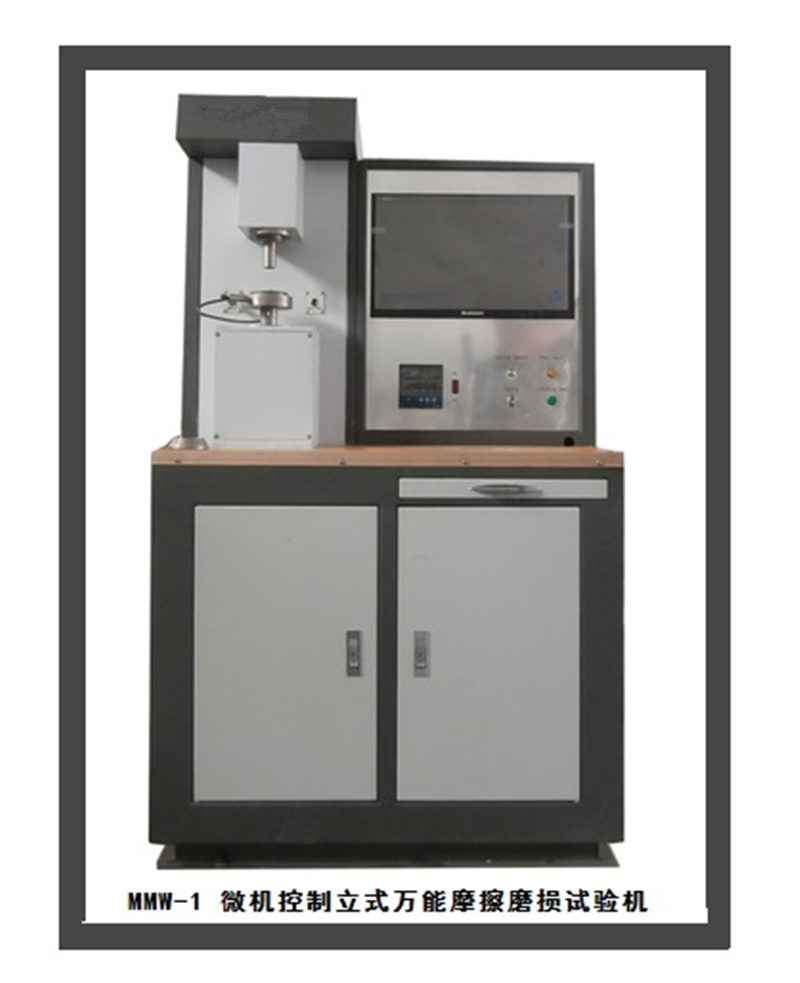

MMW-1微机控制立式万能摩擦磨损试验机

一、 设备简介

该机在一定的接触压力下，具有滚动、滑动或滑滚复合运动的摩擦形式，具有无级调速系统，可在极低速或高速条件下，用来评定金属材料、塑料、涂层、橡胶、陶瓷等材料的摩擦磨损性能，例如低速销盘（具有大盘与小盘，单针与三针）摩擦功能、四球长时抗磨损性能和四球滚动接触疲劳、球—青铜三片润滑性能、以及止推垫圈、球—盘、泥浆磨损、橡胶密封圈的唇封力矩和粘滑摩擦性能的试验。

                         A法                      B法

油盒温度：               75±2℃                   75±2℃

主轴转速：               1200±60r/min              1200±60r/min

试验时间：               60±1min                  60±1min

轴向试验力：             147N（15kgf）             392N（40kgf）

轴向试验力零点感量：     ±1.96N（±0.2kgf）        ±1.96N（±0.2kgf）

专用标准钢球试样：       φ12.7mm                  φ12.7mm

二、 主要技术规格：

1、试验力

1.1轴向试验力工作范围：1～1000N（无级可调）

1.2试验力示值相对误差：±1%

1.3试验力示值零点感量：±1.5N

1.4试验力自动加荷速率：400N/min

1.5试验力长时自动保持示值相对误差：±1%

2、摩擦力矩

2.1测定最大摩擦力矩：2.5N.m

2.2摩擦力矩示值相对误差：±2%

2.3摩擦力荷重传感器：50N

2.4摩擦力臂距离：50mm

3、主轴无级变速范围

3.1单级无级变速系统：5-2000r/min

3.2主轴转速误差：±1%

4、试验介质： 油、水、泥浆、磨料等。

5、试验机加热系统

5.1加热器工作范围：室温～200℃（260℃）

5.2盘式加热板：φ65，220V，250W

5.3套式加热器：φ68×44，220V，300W

5.4φ3双组输出铂热电阻：R_O=100±0.1Ω（长短各一组）

5.5温度控制精度：±（0.3+0.005t），式中“t”为试验温度绝对值

6.试验机主轴锥度： 1：7

7.试验机主轴与下副盘最大距离 ：＞75mm

8.试验机主轴控制

8.1手动控制

8.2时间控制

8.3转速（周期）控制

8.4摩擦力矩控制

9.试验机时间显示与控制范围：10s～9999min

10.试验机转速（周期）显示与控制范围：（1～99）×10⁵

11.试验机主电机输出最大力矩：5N.m

12.试验机外形尺寸〈L×B×H〉：860×740×1560mm

13.试验机净重：650kg
